H44Y高溫旋啟式止回閥：
止回閥(cheek valve)：止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。水泵吸水關的底閥也屬于止回閥類。
啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。
止回閥按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和臥式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為直通式、以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接和焊接三種。
用途:
高溫高中壓止回閥:法蘭連接的旋啟式止回閥適用于公稱壓力PN1.6-16.0MPa，工作溫度-29-550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上。適用介質為：水、油品、蒸汽、酸性介質等。
|
標準與規范：H44Y高溫旋啟式止回閥
|
設計與制造
|
結構長度
|
壓力溫度等級
|
連接法蘭
|
試驗與檢驗
|
|
GB12235
|
GB12221
|
GB/T131 GB/T74 HG20604
|
JB/T74～90 GB9113 HG20592-20635
|
JB/T9092-1999 GB13927
|
|
型號：
|
配管法蘭
|
公稱壓力PN(MPa)
|
法蘭密封面
|
產品型號
|
|
JB/T74
GB9113
HG20592～
20635
|
1.6
|
凸面
|
H44H-16C
|
H44W-16R
|
H44W-16P
|
H44Y-16I
|
|
2.5
|
H44H-25
|
H44W-25R
|
H44W-25P
|
H44Y-25I
|
|
4.0
|
凹凸面
|
H44H-40
|
H44W-40R
|
H44W-40P
|
H44Y-40I
|
|
6.4
|
H44H-64
|
H44W-64R
|
H44W-64P
|
H44Y-64I
|
|
10.0
|
H44H-100
|
H44W-100R
|
H44W-100P
|
H44Y-100I
|
|
16.0
|
H44H-160
|
H44W-160R
|
H44W-160P
|
H44Y-160I
|
|
25.0
|
H44H-250
|
H44W-250R
|
H44W-250P
|
H44Y-250I
|
|
法蘭密封面型式與表中規定不同時，用戶應在全同中注明 |
性能規范：H44Y高溫旋啟式止回閥
|
公稱壓力PN(MPa)
|
試驗壓力(MPa)
|
適用溫度(℃)
|
適用介質
|
|
強度試驗
|
密封試驗
|
WCB
|
Cr5Mo
|
1Cr18Ni12Mo2Ti
|
1Cr18Ni9Ti
|
|
1.6
|
2.4
|
1.8
|
≤425
|
≤550
|
≤200
|
≤200
|
水、油品、
蒸汽、酸性
介質
|
|
2.5
|
3.8
|
2.8
|
|
4.0
|
6.0
|
4.4
|
|
6.4
|
9.6
|
7.1
|
|
10.0
|
15.0
|
11.0
|
—
|
|
16.0
|
24.0
|
17.6
|
|
25.0
|
37.0
|
27.5
|
|
|
主要零件材料：H44Y高溫旋啟式止回閥
|
零件名稱
|
材料牌號
|
|
閥體
|
WCB
|
ZGCr5Mo
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
閥蓋
|
WCB
|
ZGCr5Mo
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
閥辨
|
WCB
|
ZGCr5Mo
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
閥桿
|
WCB
|
ZGCr5Mo
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
閥座
|
25
|
1Cr18N19T1
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
銷軸
|
1Cr17Ni2
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
密封環 墊片
|
包覆墊
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
|

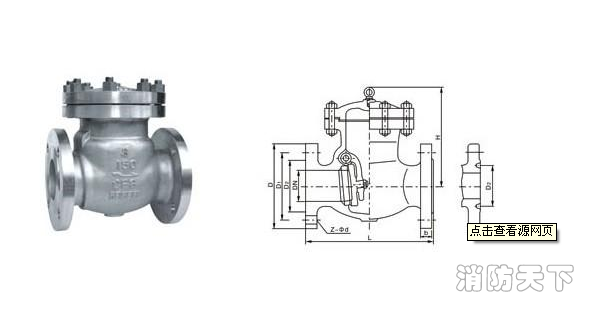

產品結構圖:H44Y高溫旋啟式止回閥
