| 一、Q647F氣動固定球閥簡介： Q647F氣動固定球閥問世于20世紀50年代，隨著科學技術的飛速發展，生產工藝及產品結構的的不斷改進，在短短的40年時間里，已迅速發展成為一種主要的閥類。在西方國家工業發達的國家，球閥的使用正在逐年不斷的上升，在我國，球閥被廣泛的應用在石油煉制、長輸管線、化工、造紙、制藥、水利、電力、市政、鋼鐵等行業，在國民經濟中占有舉足輕重的地位。 二、Q647F氣動固定球閥的特點： Q647F氣動固定球閥主要用于截斷或接通管路中的介質，亦可用用于流體的調節與控制，它與其它閥類相比，具有以下一些優點。 1、流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。 2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。 3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。 4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。 5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。 6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。 7、 防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。 執行機構 采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。 1、齒輪式雙活塞，輸出力矩大，體積小。 2、氣缸選用鋁金材料，重量輕、外形美觀。 3、可在頂部、底部安裝手動操作機構。 4、齒條式連接可調節開啟角度、額定流量。 5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。 6、IS05211標準連接為產品的安裝更換提供了方便。 7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。 三、產品執行標準：Q647F氣動固定球閥的執行標準 |
|
產品規范
|
設計規范
|
結構長度
|
連接法蘭
|
試驗 與檢驗
|
|
GB/T12237
|
GB/T12221
|
JB/T79-94；GB/T9113
|
GB/T13927
|
|
|
API608
|
ASME/ANS B16.10
|
ASME/SNS B16.5
|
API 598
|
| 四、主要性能規范:Q647F氣動固定球閥主要性能規范 |
|
公稱壓力
|
1.6 MPa
|
2.5 MPa
|
4.0 MPa
|
6.4 MPa
|
10.0 MPa
|
150 Lb
|
300 Lb
|
600 Lb
|
|
強度試驗
|
2.4 MPa
|
3.75 MPa
|
6.0 MPa
|
9.5 MPa
|
15.0 MPa
|
3.1 MPa
|
7.5 MPa
|
15.0 MPa
|
|
水密封試驗
|
1.76MPa
|
2.75 MPa
|
4.4 MPa
|
7.04 MPa
|
11.0 MPa
|
2.2 MPa
|
5.5? MPa
|
11.0 MPa
|
|
氣密封試驗
|
0.6MPa
|
|||||||
| 五、主要零部件材料：Q647F氣動固定球閥主要零部件材料 |
|
名稱
|
CF8類
|
CF3類
|
CF8M
|
CF3M
|
|
閥體
|
CF8
|
CF3
|
CF8M
|
CF3M
|
|
閥蓋
|
CF8
|
CF3
|
CF8M
|
CF3M
|
|
球芯
|
CF8
|
CF3
|
CF8M
|
CF3M
|
|
閥桿
|
F304
|
F304L
|
F316
|
316L
|
|
閥座
|
PTFE/增強PTFE
|
|||
|
閥座支承圈
|
F304
|
F304L
|
F316
|
F316L
|
|
O形圈
|
氟橡膠
|
|||
|
彈簧
|
17-49H
|
|||
|
螺柱
|
A193-B8
|
|||
|
螺母
|
A194-8
|
|||

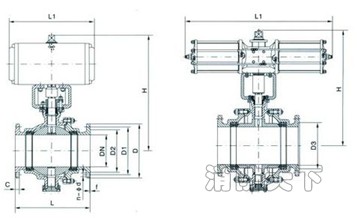

| 六、產品結構圖： |
 |
點擊圖片查看原圖
