鑄鐵底閥詳細介紹
鑄鐵底閥產品概述：
底閥是一種節約能源的閥，一般安裝在水泵水下吸管的底端限制水泵管內液體返回水源，起著只進不出的功能。閥蓋上有很多個進水口和加強筋起到了不易堵塞，主要應用在抽水的管路上水道和支承的作用，連接方式有法蘭連接和螺紋連接。主要由閥體，閥芯，閥瓣，過濾網等組成，一般承受壓力為6-25公斤。
鑄鐵底閥結構與原理:
底閥由閥體，閥瓣，閥蓋，襯套，密封圈等零件組成，詳見下圖水源的水從閥蓋進入閥體。在流體的壓力作用下，閥瓣打開水，當示停后出口管內的壓力將閥瓣迅速關閉，液體將不會倒回水源，起到了即暢通抽水又節約水能損失的作用。
鑄鐵底閥性能規范：
適用介質：水、油、及非腐蝕性介質
適用溫度：≤80 ℃
主要密封材料：灰鑄鐵、丁腈橡膠
執行標準：Q/12 NJ3583-2001
試驗標準：GB/T13927-1992
鑄鐵底閥零件材料：
| 零件名稱 |
材料 |
| 閥體、閥蓋、閥瓣 |
灰鑄鐵、鑄鋼、不銹鋼 |
| 密封圈 |
橡膠 |
| 墊片 |
石棉板 |

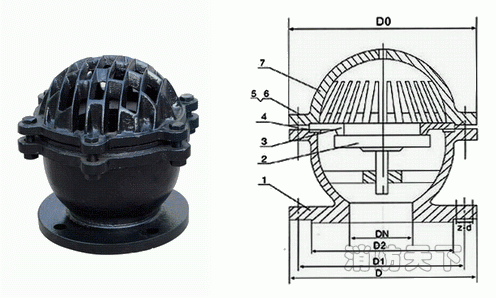

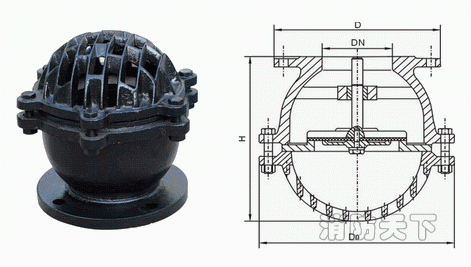

鑄鐵底閥外形結構圖：
鑄鐵底閥外形尺寸及重量：
| 型號 |
公稱通徑DN（mm） |
尺寸 |
重量 |
| D |
D1 |
D2 |
b-f |
Z-Φd |
D0 |
h0 |
H |
| H42X-16/25 |
50 |
140 |
110 |
90 |
16-3 |
4-14 |
135 |
17 |
142 |
4 |
| 65 |
160 |
130 |
110 |
16-3 |
4-14 |
168 |
25 |
180 |
6.5 |
| 80 |
185 |
150 |
125 |
18-3 |
4-18 |
198 |
32 |
197 |
8.5 |
| 100 |
205 |
170 |
145 |
18-3 |
4-18 |
247 |
40 |
230 |
143.5 |
| 125 |
235 |
2500 |
175 |
20-3 |
8-18 |
272 |
43 |
270 |
18 |
| 150 |
260 |
225 |
200 |
20-3 |
8-18 |
315 |
38 |
297 |
24 |
| 200 |
315 |
280 |
255 |
22-3 |
8-18 |
405 |
65 |
382 |
38 |
| 250 |
370 |
335 |
310 |
24-3 |
12-18 |
465 |
84 |
460 |
64 |
| 300 |
435 |
395 |
262 |
24-4 |
12-23 |
510 |
90 |
530 |
98
|
